Закон электромагнитной индукции Фарадея

Основные понятия

Магнитный поток
Магнитный поток Φ через поверхность площадью A в магнитном поле с индукцией B определяется формулой:
Φ = B × A × cosθ
где:
B — магнитная индукция (в теслах, Тл)
A — площадь поверхности (в м²)
θ — угол между вектором магнитной индукции и нормалью к поверхности

Закон Фарадея
Согласно закону Фарадея, электродвижущая сила (ЭДС), индуцируемая в замкнутом проводящем контуре, равна скорости изменения магнитного потока через этот контур:
ε = -dΦ/dt
Отрицательный знак отражает правило Ленца: индуцированный ток всегда направлен так, чтобы противодействовать изменению магнитного потока, вызвавшему его.
Для катушки с N витками формула принимает вид:
ε = -N × dΦ/dt

Математическое обоснование
Рассмотрим вывод закона Фарадея. Пусть в магнитном поле находится проводящий контур. При изменении магнитного потока через контур в нем возникает электрическое поле E, которое создает индукционный ток.

Согласно теореме Стокса:
∮E × dl = -dΦ/dt

Таким образом, циркуляция вектора напряженности электрического поля по замкнутому контуру равна скорости изменения магнитного потока с противоположным знаком.

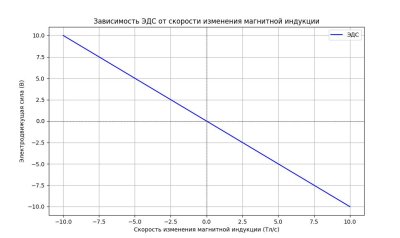

Практическая реализация на Python

import numpy as np
import matplotlib.pyplot as plt

def calculate_induced_emf(N, A, B_initial, B_final, time_interval):
    """
    Расчет индуцированной ЭДС по закону Фарадея

    Параметры:
    N - количество витков катушки
    A - площадь поперечного сечения (м²)
    B_initial - начальная магнитная индукция (Тл)
    B_final - конечная магнитная индукция (Тл)
    time_interval - время изменения (с)

    Возвращает: ЭДС в вольтах
    """
    # Изменение магнитного потока
    delta_phi = N * A * (B_final - B_initial)

    # Скорость изменения потока
    dphi_dt = delta_phi / time_interval

    # ЭДС (с учетом правила Ленца)
    emf = -dphi_dt

    return emf

def plot_emf_vs_time(N, A, B_max, time_points):
    """
    Построение графика зависимости ЭДС от времени
    при синусоидальном изменении магнитного поля
    """
    # Моделируем синусоидальное изменение магнитной индукции
    B_values = B_max * np.sin(2 * np.pi * time_points / max(time_points))

    # Расчет ЭДС
    emf_values = []
    for i in range(1, len(B_values)):
        delta_B = B_values[i] - B_values[i-1]
        delta_t = time_points[i] - time_points[i-1]
        emf = -N * A * delta_B / delta_t
        emf_values.append(emf)

    # Построение графика
    plt.figure(figsize=(12, 6))

    plt.subplot(2, 1, 1)
    plt.plot(time_points, B_values, 'b-', linewidth=2)
    plt.title('Изменение магнитной индукции B(t)')
    plt.xlabel('Время (с)')
    plt.ylabel('B (Тл)')
    plt.grid(True)

    plt.subplot(2, 1, 2)
    plt.plot(time_points[1:], emf_values, 'r-', linewidth=2)
    plt.title('Индуцированная ЭДС ε(t)')
    plt.xlabel('Время (с)')
    plt.ylabel('ЭДС (В)')
    plt.grid(True)

    plt.tight_layout()
    plt.show()

# Пример использования
if __name__ == "__main__":
    # Параметры катушки
    N = 100  # витков
    A = 0.01  # м² (10 см²)

    print("=== Расчет индуцированной ЭДС ===")
    print(f"Катушка: {N} витков, площадь {A*10000:.0f} см²")

    # Пример 1: линейное изменение поля
    emf1 = calculate_induced_emf(N, A, 0.0, 0.5, 0.1)
    print(".2f")

    # Пример 2: быстрое изменение
    emf2 = calculate_induced_emf(N, A, 0.0, 0.5, 0.01)
    print(".2f")

    # Построение графиков
    time_points = np.linspace(0, 1, 100)
    plot_emf_vs_time(N, A, 1.0, time_points)

Применения закона Фарадея

1. Электрические генераторы
В генераторах механическая энергия преобразуется в электрическую. При вращении проводника в магнитном поле изменяется магнитный поток через контур, что индуцирует ЭДС.
2. Трансформаторы
Принцип работы основан на взаимной индукции. Изменяющийся ток в первичной обмотке создает переменное магнитное поле, которое индуцирует ЭДС во вторичной обмотке.
3. Электромагнитное торможение
В электромобилях и поездах используется рекуперативное торможение. При торможении колеса вращают генератор, который преобразует кинетическую энергию обратно в электрическую.
4. Бесконтактные датчики
Датчики Холла, индукционные датчики скорости и другие устройства используют эффект электромагнитной индукции для измерений без механического контакта.

Исторический контекст

Майкл Фарадей открыл закон индукции в 1831 году экспериментально. Его эксперименты с катушками и магнитами продемонстрировали, что:
Движение магнита относительно катушки индуцирует ток
Изменение тока в одной катушке индуцирует ток в другой
Сила индуцированного тока зависит от скорости изменения магнитного потока
Это открытие стало основой для развития электротехники и привело к созданию уравнений Максвелла.

Заключение

Закон Фарадея не только объясняет фундаментальные явления электромагнетизма, но и является основой для множества практических приложений. Понимание этого закона необходимо для изучения современной физики и электротехники.

Литература

Фейнман Р. "Лекции по физике". Том 2. Электричество и магнетизм.
Гриффитс Д. "Введение в электродинамику".
Тиндаль Дж. "Жизнь Майкла Фарадея".
Ландау Л.Д., Лифшиц Е.М. "Электродинамика сплошных сред".

Задания для закрепления материала

Задача 1
В однородном магнитном поле с индукцией B = 0.1 Тл находится квадратная рамка со стороной a = 10 см. Рамка вращается с угловой скоростью ω = 10 рад/с вокруг оси, перпендикулярной линиям индукции. Определить максимальную ЭДС индукции.
Задача 2
Соленоид длиной l = 50 см и площадью поперечного сечения S = 5 см² имеет n = 1000 витков на метр. Ток в соленоиде изменяется по закону I = I₀sin(ωt), где I₀ = 2 А, ω = 100 рад/с. Найти индуцированную ЭДС на концах соленоида.
Задача 3
Два коаксиальных соленоида: внешний имеет N₁ = 500 витков, внутренний N₂ = 200 витков. При изменении тока в первом соленоиде на ΔI = 0.1 А за время Δt = 0.01 с индуцируется ЭДС во втором соленоиде. Определить эту ЭДС, если взаимная индуктивность M = 0.02 Гн.
