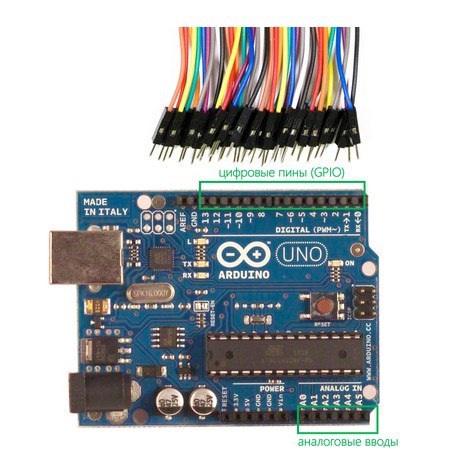

GPIO - цифровые пины
Тезис: GPIO — твой ключ к миру взаимодействия с электроникой и креативности!
GPIO — это универсальные порты ввода-вывода, которые позволяют микроконтроллерам общаться с внешним миром. Это как если бы твой телефон мог не только звонить, но и управлять холодильником! Звучит круто, правда?
Как это работает?
Каждый GPIO-порт можно настроить на работу в одном из двух режимов:
- Вход (Input): Порт слушает, что происходит вокруг. Например, он может считывать состояние кнопки.
- Выход (Output): Порт говорит: "Эй, светодиод, пора зажигаться!"
Пример работы с кнопкой
Представь себе: ты нажимаешь кнопку, и твой светодиод загорается. Как это происходит? Вот простой код для Arduino:
const int buttonPin = 2; // Пин для кнопки
const int ledPin = 13; // Пин для светодиода
void setup() {
pinMode(buttonPin, INPUT); // Устанавливаем пин кнопки как вход
pinMode(ledPin, OUTPUT); // Устанавливаем пин светодиода как выход
}
void loop() {
int buttonState = digitalRead(buttonPin); // Читаем состояние кнопки
if (buttonState == HIGH) { // Если кнопка нажата
digitalWrite(ledPin, HIGH); // Включаем светодиод
} else {
digitalWrite(ledPin, LOW); // Выключаем светодиод
}
}
Этот код делает всё за тебя! Нажал кнопку — светодиод загорелся. Не нажал — свет потух. Простой и эффективный!
Интересные факты о GPIO
- Знаешь ли ты, что GPIO могут работать с напряжением всего в 3.3V или 5V? Это как зарядка для телефона — достаточно, чтобы сделать свою работу!
- Некоторые GPIO могут поддерживать прерывания. Это значит, что они могут "прыгать" от радости, когда что-то меняется — например, при нажатии кнопки.
- В мире Raspberry Pi есть даже специальные библиотеки для работы с GPIO, которые делают жизнь разработчика проще. Это как иметь швейцарский нож в кармане!
Применение GPIO
Теперь давай поговорим о том, где же можно применить эти чудо-порты:
- Сенсоры: Подключай датчики температуры или влажности и получай данные в реальном времени.
- Управление устройствами: Используй GPIO для управления реле или моторами. Хочешь открыть дверь? Просто нажми кнопку!
- Игры и развлечения: Создай свою игровую консоль с кнопками и светодиодами. Кто знает, может, ты станешь следующим гуру гейминга!
Заключение
Так что запомни: GPIO — это не просто набор портов, это целая вселенная возможностей! С их помощью ты можешь взаимодействовать с окружающим миром и создавать удивительные вещи. Не забывай экспериментировать и развивать свои навыки!
Задания для закрепления материала
Задача 1: Управление светодиодом
Напиши программу для Arduino, которая будет включать светодиод на 1 секунду, а затем выключать его на 1 секунду, повторяя этот цикл бесконечно. Используй один из GPIO-портов для подключения светодиода.
Задача 2: Чтение состояния кнопки
Создай программу, которая будет считывать состояние кнопки и выводить в серийный монитор "Кнопка нажата" или "Кнопка не нажата" в зависимости от состояния кнопки. Используй два GPIO-порта: один для кнопки, другой для серийного вывода.
Задача 3: Диммирование светодиода
Напиши код, который будет плавно увеличивать яркость светодиода от 0 до 255, а затем снижать её обратно до 0. Используй PWM (широтно-импульсную модуляцию) для управления яркостью.
Задача 4: Управление реле с помощью кнопки
Создай схему, в которой кнопка управляет реле (например, включает и выключает лампочку). Напиши программу, которая будет переключать состояние реле при каждом нажатии кнопки.
Задача 5: Сенсор движения
Подключи PIR-сенсор движения к одному из GPIO-портов и напиши программу, которая будет включать светодиод, когда сенсор обнаруживает движение. Убедись, что светодиод выключается через 5 секунд после последнего обнаруженного движения.
